Pipe base screen

Pipe base screen

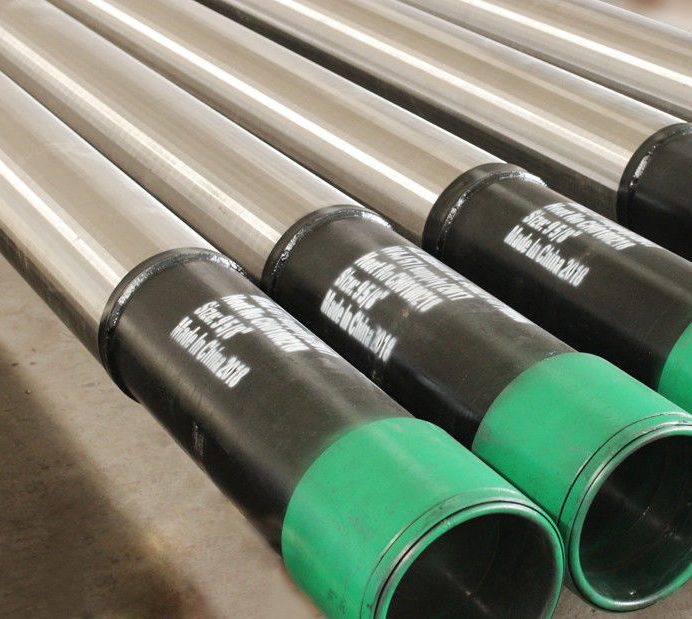

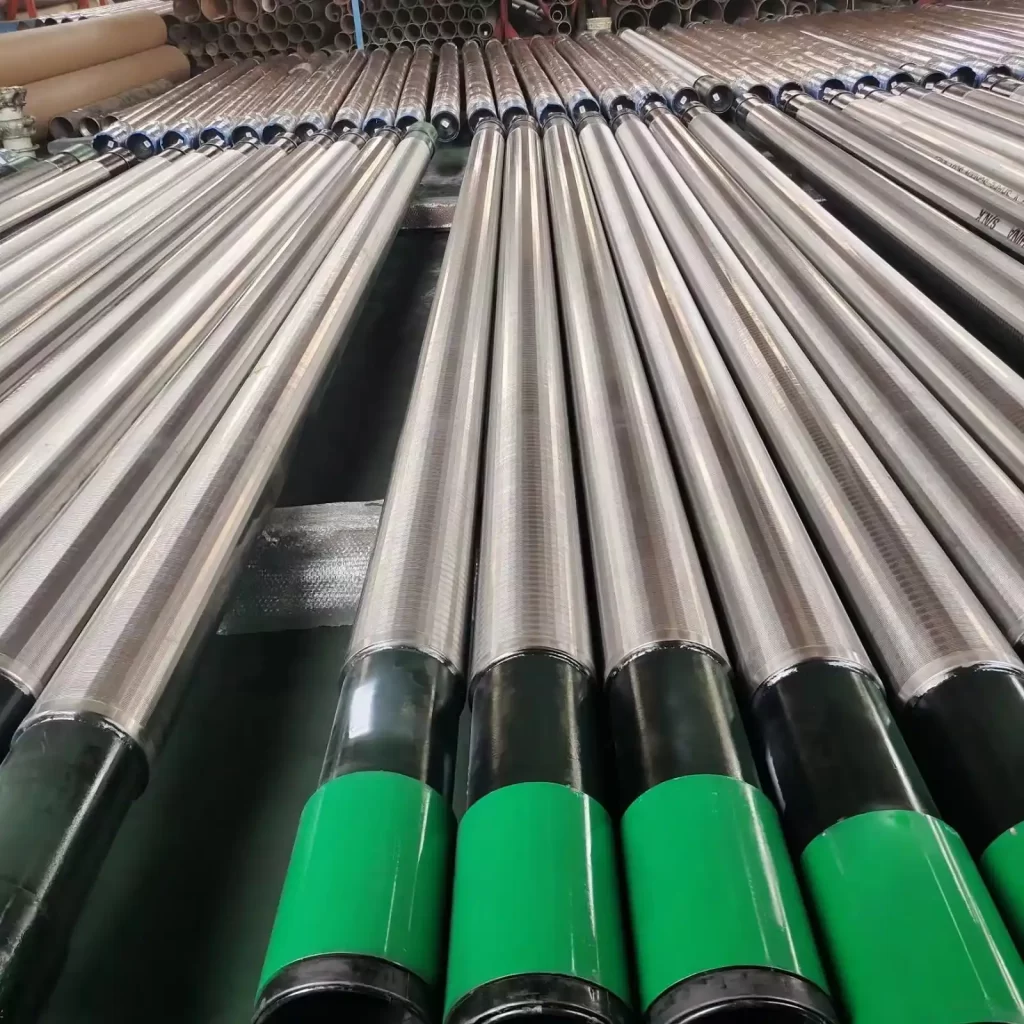

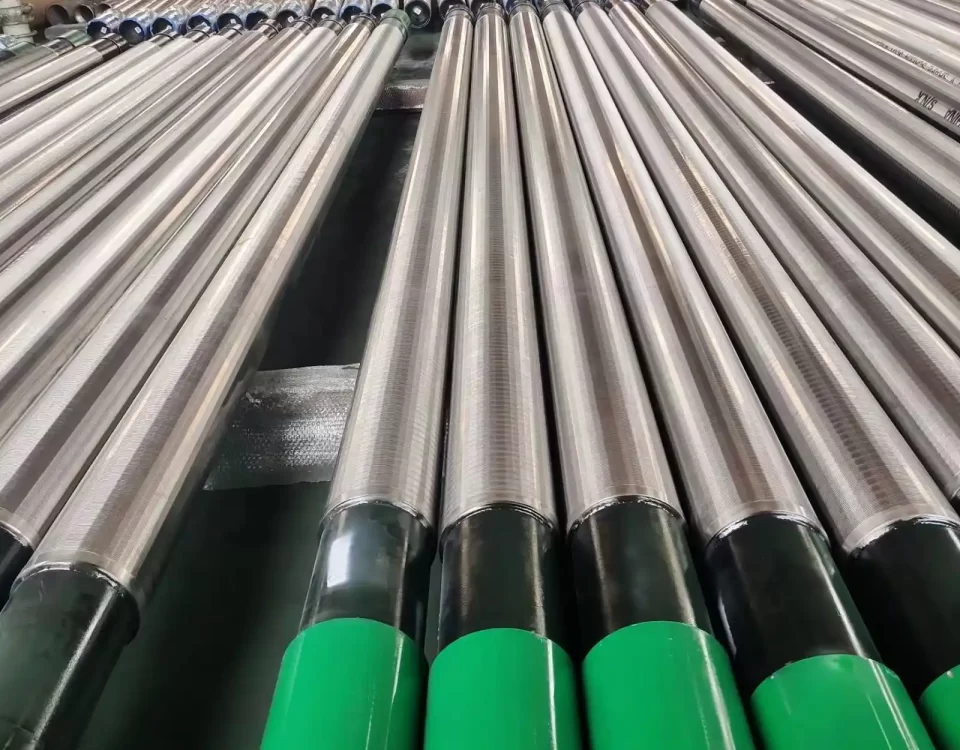

Pipe base screen is manufactured from two components: the base pipe and the slip-on screen.
The base pipe will be perforated with a series of holes drilled to a pre-determined quantity and pattern,
to carefully balance flow-capacity at each end for both down-hole handling.The holes are then debarred and the joint cleaned,
inspected and treated to give the base pipe a long shelf life.Our slip-on screens are manufactured to very exact diameter,
length gauge and strength tolerances.

specifications of Pipe base screen

Pipe base screen
ScreenAPI Pipe
ID(mm)OD(mm)SLOT(mm)Normal size(inch)OD(mm)
63730.10-32-3/8”60.3
74850.10-32-7/8”73
921020.10-33-1/2”88.9
1031270.10-34”101.6
1161300.10-34-1/2”114.3
1291420.10-35”127
1421540.10-35-1/2”139.7
1721840.15-36-5/8”168.3
1831950.15-37”177.8
2202320.15-38-5/8”219.1
2462600.25-39-5/8”244.48
2762900.25-310-3/4”273.05
3423550.25-313-3/8”339.70
Length of screen 5m*1Length of pipe( m)5.8
Length of screen 4.5 m * 29.3~9.6
Length of screen 5 m * 211~12

This is done by selecting the required profile wire and support rod, which determine the flow-capacity
and strength of the slip-on screen. For each gauge opening in the screen we select a slightly greater than that of the perforated base pipe.
This will give the pipe base screen optimum flow-capacity at minimum pressure drop across the screen.
The base pipe, casing or tubing, is selected to API specifications by size, grade and weight for each of your required applications.
