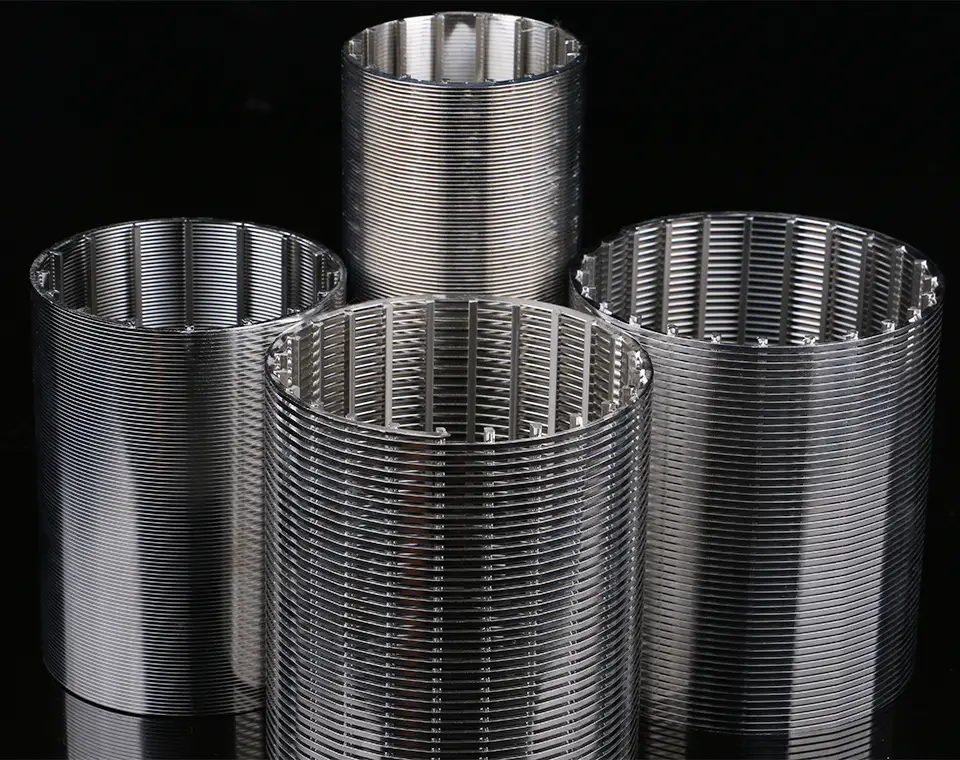

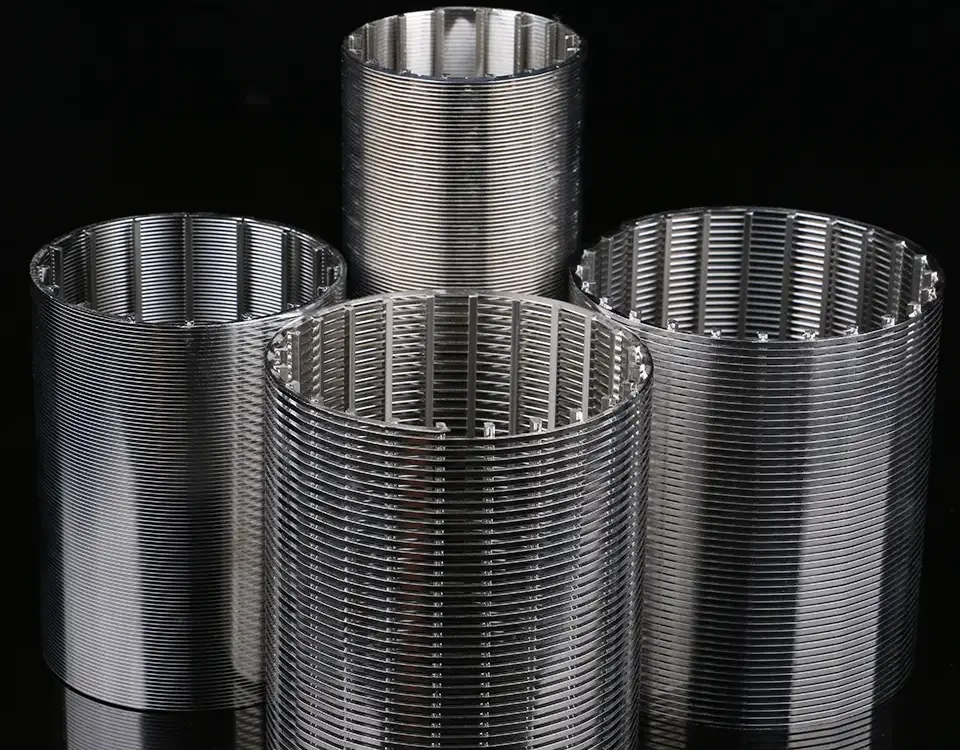

إسفين سلك الشاشة اسطوانات

1. الغوص العميق الفني & علم المواد

المشي على أرضية مصفاة أو منشأة لمعالجة المياه, غالبًا ما يكمن الفرق بين فحص الصيانة الروتينية وإيقاف التشغيل في حالات الطوارئ في مكون واحد: عنصر الترشيح. يتم تثبيت الألواح المثقوبة القياسية أو الأسطوانات الشبكية تحت ضغوط تفاضلية عالية. ولكن اسطوانات الشاشة إسفين الأسلاك? إنهم يعملون في دوري مختلف. هذه ليست مجرد مرشحات; هم أعضاء هيكلية حاملة يتم ترشيحها. الهندسة نفسها عبارة عن قطعة من الكفاءة الوحشية - سلك متواصل على شكل حرف V ملفوف حول مجموعة من قضبان الدعم الطولية. كل تقاطع هو لحام دقيق, خلق فتحة تتباعد إلى الداخل. هذا هو المفتاح. تجد الجسيمات التي تمر عبر الفجوة الخارجية الضيقة نفسها في قناة متوسعة, وهذا يعني أنهم لا يستطيعون تقديم. قارن ذلك بفتحة مقطوعة بالليزر أو نسج شبكي حيث تتماسك الجزيئات بشكل أكثر إحكامًا مع كل دورة ضغط. إن إجراء الإسفين هذا هو ما يقتل معدلات التدفق ويستلزم الغسيل العكسي. مع سلك إسفين, خاصية التنظيف الذاتي مدمجة في الفيزياء.

إن عملية اختيار المواد لسيناريو التحميل العالي هي حيث تفقد معظم الفرق الهندسية نومها. أ 304 قد تبدو الأسطوانة غير القابلة للصدأ مماثلة لمتغير 316L, لكن أسقط ذلك 304 في بيئة بحرية غنية بالكلوريد أو في غسل كيميائي بالأحماض النزرة, وسوف ينتشر تكسير التآكل الإجهادي من منطقة اللحام المتأثرة بالحرارة في غضون أشهر. لقد شهدت شخصيا أ 304 لا تفشل شاشة السلك الإسفينية في تطبيق سحب مياه البحر بسبب الحمل الزائد الميكانيكي, ولكن لأن البنية المجهرية عند تقاطع اللحام أصبحت حساسة. تترسب كربيدات الكروم عند حدود الحبوب, ترك منطقة مستنفدة للكروم تتآكل بمعدل 3 ملم في السنة. ما يعادل 316L, مع إضافة الموليبدينوم ومحتوى الكربون المنخفض, ركض لمدة سبع سنوات دون وقوع حادث تأليب. ولهذا السبب يجب على مهندس المشتريات أن ينظر إلى ما هو أبعد من سعر الشراء. التكلفة الحقيقية هي أداء دورة الحياة في ظل ظروف وسائط محددة.

للبيئات العدوانية حقًا - حمض الكبريتيك المركز الساخن, الكلور الرطب, أو المحاليل الملحية ذات درجة الحرارة العالية - ننتقل إلى عالم سبائك النيكل والتيتانيوم. تعتبر أسطوانات الأسلاك الإسفينية Hastelloy C-276 أسطورية تقريبًا في مقاومتها للتآكل الموضعي. يعمل محتوى الموليبدينوم والتنغستن العالي في السبيكة على تثبيت الفيلم السلبي حتى في ظروف التخفيض. ولكن هناك مقايضة. تتطلب عملية التصنيع واللحام Hastelloy تحكمًا صارمًا في مدخلات الحرارة. تتجاوز درجة الحرارة البينية 200 درجة مئوية وتخاطر بفصل المراحل المعدنية من النيكل والموليبدينوم, الذي يهش السلك. اسطوانات سبائك التيتانيوم, عادة الصف 2 أو الصف 7 للترشيح, توفر مقاومة لا مثيل لها للأحماض المؤكسدة والكلوريدات, لكن التيتانيوم شديد التفاعل مع الأكسجين عند درجات حرارة اللحام. إنها تحتاج إلى درع غاز خامل على كل من الجزء الأمامي والخلفي من اللحام. خطأ واحد في تدفق غاز التطهير يؤدي إلى تلوث حالة ألفا - وهو هش, طبقة غنية بالأكسجين تتشقق تحت الاهتزاز. هذه هي الفروق الدقيقة التي تفصل الاسطوانة الوظيفية عن الفشل الميداني.

نطاق فتحة الفتحة 0.02 مم إلى 10 مم يغطي كل شيء بدءًا من استخلاص المحفزات الدقيقة وحتى نزح المياه الخشنة من مخلفات التعدين. لكن تحديد الفتحة لا يتعلق فقط بالاحتفاظ بحجم الجسيمات. يتعلق الأمر بنسبة المساحة المفتوحة. يمكن تحقيق الأنابيب التقليدية ذات الشقوق ذات الثقوب المحفورة 15-20% فتح المجال. يمكن أن تضرب أسطوانة سلكية إسفينية لها نفس القطر الخارجي 40-60% منطقة مفتوحة لأن الفتحة المستمرة تلتف حول المحيط بأكمله دون انقطاع. تعمل هذه المنطقة المفتوحة على تقليل سرعة الوجه مباشرة عبر الشاشة. تعني سرعة الوجه السفلية انخفاضًا أقل في الضغط لمعدل تدفق معين, والذي يترجم مباشرة إلى ضخ وفورات في الطاقة. يمكننا قياس هذا, وبعد ذلك سوف ندخل في الرياضيات. ولكن بشكل حدسي: يسمح المرشح الذي يخلق مقاومة أقل للمضخة الأولية بالعمل عند ضغط تفريغ أقل, توفير كيلووات ساعة كل يوم.

أقطار الاسطوانة من 100 ملم حتى 1200 مم وأطوال ل 4 متر قياسي, لكن السر القذر في هذه الصناعة هو أن الهندسة الحقيقية تحدث في غير المعايير. أ 1200 يجب على الأسطوانة التي يبلغ قطرها مم المستخدمة في مثخن الأسطوانة الدوارة في مصنع الورق أن تتحمل ليس فقط الضغط الداخلي ولكن أيضًا حمل الانحناء الناتج عن دوران الأسطوانة ووزن المواد الصلبة المتراكمة على السطح الخارجي.. قضبان الدعم الموجودة داخل أسطوانة سلك الإسفين ليست موحدة. يتم حساب التباعد والقطر بناءً على الضغط التفاضلي والصلابة المطلوبة لمنع انحراف السلك. إذا كان قضيب الدعم رفيعًا جدًا أو متباعدًا جدًا, ينحرف السلك V الممتد بينهما تحت الضغط. يفتح هذا الانحراف الفتحة بشكل أوسع من المواصفات, السماح “السائل القذر” لتجاوز الشاشة. وهذا فشل ذريع لنظام الترشيح. يعرف المصنعون ذوو الخبرة الحقيقية أن ملف تعريف قضيب الدعم — سواء كان ثلاثيًا, ميدان, دائري, شريط مسطح, أو قطرة الماء - تغير توزيع الضغط. قضيب مثلث, على سبيل المثال, ينشئ واجهة لحام أكثر وضوحًا ولكنه يوفر مساحة سطح أقل لربط اللحام مقارنة بالقضيب المسطح. ملف تعريف قطرة الماء هجين, مصممة لتقليل اضطراب التدفق خلف القضيب, تقليل التآكل في التطبيقات عالية السرعة.

2. جداول بيانات المواد الشاملة

2.1 الفولاذ الأوستنيتي المقاوم للصدأ (304, 316L, 321, 310S)

هؤلاء هم العاملون في عالم الأسلاك الإسفينية. ومع ذلك, يجب على مهندسي المشتريات التحقق من “L” الصف للتطبيقات الملحومة. ويبين الجدول أدناه الاختلافات الهامة.

2.2 فولاذ مزدوج (2205, 2507)

2.3 سبائك عالية الأداء (Hastelloy, التيتانيوم)

3. الصناعة التحويلية & بروتوكولات المعالجة الحرارية

السير عبر خط تصنيع لأسطوانات الأسلاك الإسفينية, يرى المرء سلسلة من العمليات التي تبدو بسيطة بشكل خادع. لكن الشيطان يعيش في تفاصيل عملية اللحام. تؤدي عملية اللف المستمر إلى إنشاء وصلة لحام حلزونية عند كل تقاطع للسلك V وقضيب الدعم. هذا هو لحام المقاومة, عادة باستخدام نبض عالي التردد. تقوم الآلة بلف السلك الجانبي تحت التوتر, ويمر تيار اللحام عبر نقطة الاتصال. يتم توليد الحرارة بواسطة المقاومة الكهربائية للسلك نفسه. إذا كان التوتر منخفضًا جدًا, السلك لا يجلس بشكل صحيح, خلق فجوة تصبح مسار تسرب. إذا كانت مرتفعة جدًا, يخفف السلك V, تقليل المقطع العرضي وإنشاء نقطة ضعف تتشقق تحت تحميل الضغط الدوري. يمكن للمشغل ذو الخبرة أن يشعر بالشد الصحيح من خلال صوت رأس اللف ولون فلاش اللحام. لا يمكنك برمجة ذلك في كود CNC عام; إنها المعرفة اللمسية.

بعد اللف, يتم قطع الاسطوانة إلى الطول, ويتم لحام الحلقات النهائية أو الشفاه. هذا هو المكان الذي تصبح فيه مسألة المعالجة الحرارية حرجة. قد تتمتع الأسطوانة الملدنة 316L بمقاومة ممتازة للتآكل, لكن المنطقة المتضررة بالحرارة من ربط شفة من الفولاذ الكربوني باستخدام معدن حشو غير مناسب تدمر تلك الخاصية. تعتبر القاعدة الخاصة بالفولاذ المقاوم للصدأ المزدوج أكثر صرامة. لحام 2205 دون التحكم في مدخلات الحرارة بين 0.5 و 2.5 سوف يؤدي كيلوجول/مم ودرجة الحرارة البينية أقل من 150 درجة مئوية إلى ترسيب نيتريد الكروم ومرحلة سيجما. هذه عبارة عن معادن بينية هشة تسرق أيضًا المصفوفة المحيطة بالكروم, تحويل شاشتك المزدوجة باهظة الثمن إلى مصيدة للتآكل. أتذكر حالة حيث مجموعة من 2205 فشلت أسطوانات الأسلاك الإسفينية الخاصة بمرشح حقن المياه تحت سطح البحر 11 شهور. وكشف تشريح الجثة أن محتوى الفريت انخفض عن المستوى المطلوب 40-60% فقط 12% في اللحام HAZ. استخدم المصنع مدخلات حرارية تبلغ 3.8 كيلوجول/مم ولا يوجد تبريد بيني. الإصلاح? أدى الحل الكامل الصلب عند 1070 درجة مئوية متبوعًا بالتبريد المائي إلى استعادة توازن الطور, لكن الأسطوانات كانت مشوهة بشكل لا يمكن تحمله. تم كشط الدفعة بأكملها.

لدرجة التيتانيوم 2 اسطوانات, جو اللحام هو كل شيء. يجب إجراء اللحامات في غرفة يتم تطهيرها بالأرجون حتى تنخفض درجة حرارة المعدن إلى ما دون 400 درجة مئوية.. أي تعرض للهواء أعلى من درجة الحرارة هذه يحول منطقة اللحام إلى لون القش، وهذا هو الأكسدة. يشير اللون الأزرق الداكن أو الرمادي إلى تلوث كارثي. الطبقة المتقصفة, تسمى حالة ألفا, لديه قيم صلابة تتجاوز 400 HV في حين أن المعدن الأساسي هو 150 HV. تحت الاهتزاز من مضخة المنبع, تبدأ الشقوق في الطبقة الصلبة وتنتشر عبر اللحام. الإصلاح الوحيد هو إعادة قطع المفصل بالكامل وإعادة لحامه, غالبًا ما تفقد عدة بوصات من طول الأسطوانة. قال ذلك, إن أسطوانة سلك إسفين من التيتانيوم ملحومة بشكل صحيح في محطة التناضح العكسي لمياه البحر سوف تدوم أكثر من المبنى الذي تم تركيبها فيه. لقد رأيت الصف 7 شاشات التيتانيوم مع البلاديوم التي كانت في خدمة محلول ملحي ساخن ل 18 السنوات, لا تأليب, لا يوجد تآكل شق.

4. النمذجة الرياضية للترشيح & الهيدروليكية

دعونا نتحدث الأرقام, لأن مهندسي المشتريات يحتاجون إلى تبرير قراراتهم بالبيانات. المعادلة الأساسية التي تحكم التدفق عبر شاشة سلكية إسفينية ليست معادلة الفتحة البسيطة, بل نسخة معدلة من قانون هاغن-بوازويل للتدفق الشقي. النظر في فتحة واحدة من العرض \(ث) والطول \(L\) (طول الفتحة على طول محور الاسطوانة). للحصول على تقريب مستطيل للفتحة V, القطر الهيدروليكي \(د_ح = 4 \مرات (w \times d)/(2(ث+د)) \approx 2w\). انخفاض الضغط لكل فتحة:

للأسطوانة بأكملها مع فتحات N والتدفق الإجمالي Q_total, يصبح انخفاض ضغط الشاشة النظيفة:

تطور الانسداد: \( \دلتا ص(ر) = \Delta p_0 ( 1 + \alpha \cdot \frac{س ر}{أ_{يفتح}} ) \). نسبة المساحة المفتوحة:

إجهاد القص أثناء الغسيل العكسي: \( \tau = \frac{ث}{2} \cdot \frac{\دلتا ص}{L} \) وتدفق الغسيل العكسي المطلوب:

تسمح هذه المعادلات للمهندسين بتحسين عرض الفتحة, دعم تباعد القضبان والتنبؤ باستهلاك الطاقة مع مرور الوقت. تعمل المنطقة المفتوحة الأعلى على تقليل معدل التلوث وإطالة فترات الخدمة - وهذا هو العمود الفقري الرياضي لتفوق سلك الإسفين.

5. الأنواع الهيكلية & التعزيز الميكانيكي

القرار بين المعيار, حلقة النهاية, شفة, قضيب مقوى, إطار, أو الأسطوانة من النوع الدائري ميكانيكية بحتة. لا علاقة له بالترشيح وكل ما يتعلق بالتثبيت والبقاء. اسطوانة من النوع القياسي مع شقة, الحواف غير المعدلة هي ما تستخدمه عندما تنزلق الشاشة داخل غلاف بختم نهائي. يوفر السكن نفسه الدعم الهيكلي ضد الضغط الشعاعي. إذا حاولت استخدام هذا التكوين في مرشح مكشطة حيث تلامس شفرات الكاشطة سطح الشاشة, سوف تتشوه الحافة غير المدعومة. تضرب المكشطة غلاف السلك الأول, يدفعه إلى الداخل, وفجأة تظهر فجوة بين الشاشة والجسم تتجاوز عملية الترشيح بأكملها.

للانهيار تحت الضغط الخارجي, تعمل حلقات التسليح الداخلية على زيادة الضغط الحرج بشكل كبير. صيغة ضغط الانهيار للأسطوانة المتصلبة بالحلقة:

أين \(n_r) هو عدد الحلقات الداخلية. إضافة 3 يمكن للحلقات تعزيز مقاومة الانهيار من 2 شريط لأكثر من 12 بار. تتحمل الشاشات من نوع الإطار أشد العقوبات في مرشحات أسطوانة التعدين, حيث تمتص الشبكة الخارجية التأثير. تعمل أسطوانات القضبان المقواة بقضبان طولية خارجية على زيادة صلابة الانحناء عبر نظرية المحور المتوازي, منع انحراف الكابولي في مرشحات الغسيل العكسي الأوتوماتيكية.

6. دراسات الحالة الخاصة بالتطبيق & رؤى المشتريات

خذ بعين الاعتبار إنشاء محطة لتحلية المياه في الشرق الأوسط تستخدم أسطوانات غربال سلكية إسفينية كمصافي سحب لتغذية التناضح العكسي. درجة حرارة مياه البحر 35 درجة مئوية, الملوحة 45,000 جزء في المليون من المواد الصلبة الذائبة, واحتمال التلوث البيولوجي شديد. استخدم المصنع في الأصل مصافي الألواح المثقبة ذات 3 فتحات مم. لقد سدوا كل 48 ساعات, تتطلب غواصًا لتنظيفها يدويًا. ذهب انخفاض الضغط عبر المدخول من 0.1 شريط ل 1.5 شريط في ذلك الوقت, تجويع مضخات الضغط العالي. تحول النبات إلى 3 اسطوانات الأسلاك إسفين فتحة مم مصنوعة من 2507 سوبر دوبلكس. هندسة الفتحة المستمرة والسلسة, يقلل السطح الداخلي غير المضطرب من نقطة التعلق بالأغشية الحيوية. انخفض تردد التنظيف إلى كل 21 أيام. والأهم من ذلك, كان انخفاض الضغط النظيف 0.08 بار, وبعد 20 أيام ارتفع فقط إلى 0.3 بار. لقد ساهم توفير الطاقة وحده في دفع تكاليف التحويل 11 شهور. مهندس المشتريات الذي اتخذ هذا القرار احتفظ بوظيفته وحصل على ترقية. الشخص الذي تمسك بلوحة مثقبة أرخص? تم إعادة تعيينهم إلى الخدمات اللوجستية.

حالة أخرى: التعامل مع مصنع لتجهيز المواد الكيميائية 98% حامض الكبريتيك عند 80 درجة مئوية. المواد القياسية للبناء هي الجرافيت أو تفلون, لكن تلك تفتقر إلى القوة الميكانيكية. استخدم المصنع مضخة تغذية تعمل بالطرد المركزي مع سلة شبكية سلكية إسفينية لحماية الفوهات من التلوث بالجسيمات. في البداية, استخدموا شاشات 316L. وكانت معدلات التآكل 0.5 ملم في السنة, لكن الفشل الحقيقي كان ظهور تقرحات الهيدروجين من تفاعل اختزال الحمض. تحولت إلى 310S, التي تحتوي على نسبة أعلى من السيليكون لتشكيل طبقة السيليكا السلبية. انخفض معدل التآكل إلى 0.02 ملم في السنة. لكن شاشات 310S كانت تفشل بسبب التصدع بعد ذلك 14 شهور. اكتشفنا أن المشكلة كانت تتعلق بالتدوير الحراري. كانت العملية تعاني من حالة مضطربة أدت إلى نفخ البخار الحمضي مرة أخرى عبر الشاشة, تسخينه إلى 150 درجة مئوية, ثم يتم إخماده بالتغذية الباردة إلى 80 درجة مئوية. عدم تطابق معامل التمدد الحراري بين سلك 310S وقضبان الدعم (أيضا 310S, ولكن مع اتجاه الحبوب المختلفة من المتداول) خلقت الضغوط الدورية. كان الإصلاح هو التغيير إلى أسطوانة Hastelloy C-276 بالكامل. التمدد الحراري موحد, والسبائك لديها ليونة عالية. كانت التكلفة 4 أضعاف تكلفة 310S, ولكن الاسطوانة كانت في الخدمة ل 7 السنوات. عمل مهندس المشتريات مع الشركة المصنعة لتنفيذ جدول استبدال 8 السنوات, توحيد معايير C-276 عبر مضخات متعددة للحصول على تسعير الحجم.

لقد تطورت صناعة أسطوانات الغربلة السلكية الإسفينية من تجارة السلع إلى مجال الحلول الهندسية. تبدو المنتجات الرخيصة من المناطق منخفضة التكلفة متطابقة في الصورة, ولكن في العملية, الفرق صارخ. اسطوانة مصنوعة من 316L مع 30% المحتوى المعاد تدويره واللحام غير المنضبط سيكون له شوائب, المسامية, وHAZ الذي يتآكل. اسطوانة مكافئة مصنوعة من خام 316L البكر ومعتمدة كيميائيا, ملحومة بإجراء مؤهل, والحل الصلب سوف يبقى على قيد الحياة. قد يكون فرق السعر 25%. غالبًا ما يكون فرق تكلفة دورة الحياة 300% أو أكثر. قم بالاختيار الذكي.
