Tấm màn hình dây nêm tùy chỉnh
có thể 24, 2026
Bảng dữ liệu đặc điểm kỹ thuật công nghiệp B2B cao cấp

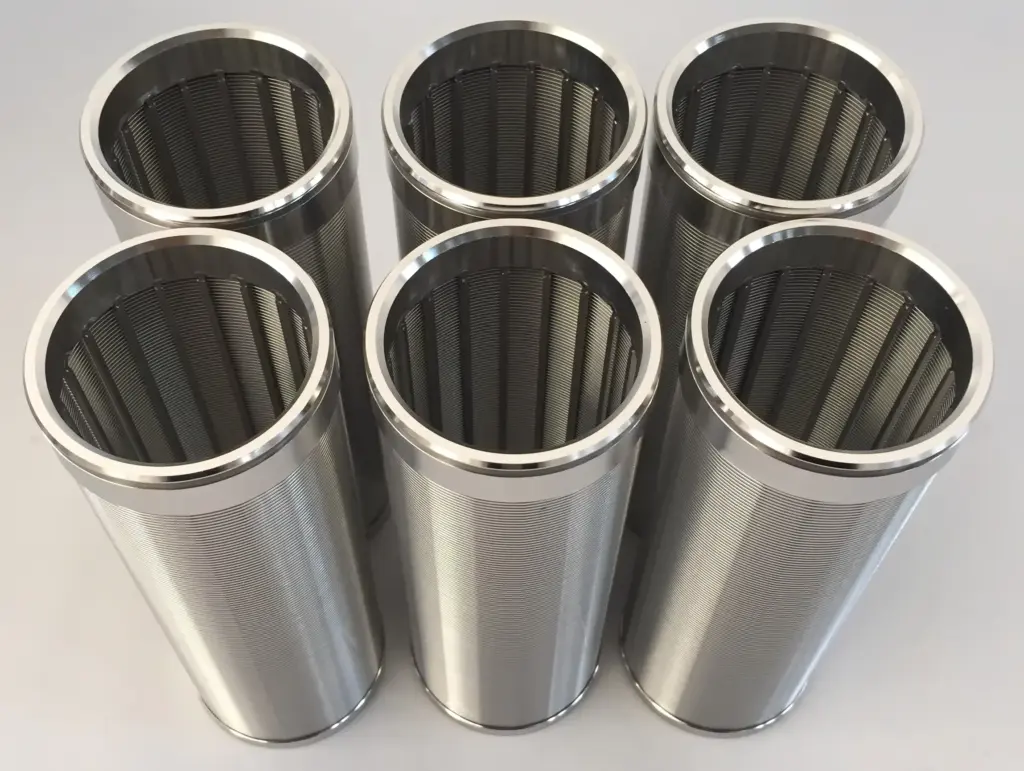

Màn hình giếng dây nêm công suất cao
Màn hình loại Johnson hàn toàn khe liên tục nâng cao. Hướng dẫn kỹ thuật về các lựa chọn cấp độ luyện kim, Động lực dòng chảy chất lỏng, Ma trận chống sập kết cấu, và dung sai chế tạo tùy chỉnh.
Tổng quan kỹ thuật nhanh dành cho kỹ sư
Màn hình giếng dây nêm (thường được gọi là Màn hình loại Johnson) đang tiến bộ, mảng lọc không bị tắc được thiết kế bằng cách quấn xoắn ốc một dây định hình hình chữ V hoặc hình nêm liên tục xung quanh khung bên trong của các thanh đỡ dọc. Sử dụng máy tính điều khiển, công nghệ hàn toàn bộ cường độ cao ở mọi điểm giao nhau, những xi lanh này có độ bền cơ học đặc biệt, hệ số diện tích mở cao (tối đa 60%), và kích thước khe chính xác xuống đến 0.02 mm. Chúng cung cấp khả năng kiểm soát cát hiệu quả, giảm thiểu ma sát kéo xuống, và tối ưu hóa việc khai thác chất lỏng trên mặt nước, dầu, và các lĩnh vực thăm dò khí đốt trên toàn cầu.
• 2. Ưu điểm về kiến trúc & Cơ chế không tắc nghẽn
• 3. Lớp luyện kim & Tính toàn vẹn hóa học
• 4. Dây hồ sơ bề mặt & Hỗ trợ hình học thanh
• 5. Động lực cấu hình dòng chảy: FOTI vs. TITO
• 6. Phạm vi kích thước cấu trúc & Giới hạn kế hoạch chi tiết
• 7. Tính diện tích mở & Ma trận khe thủy động lực
• 8. Giới hạn tải cơ học & Thu gọn kháng cự
• 9. Cơ chế kết nối cuối & Cấu hình chung
• 10. Cấu hình sản phẩm chuyên dụng & Các biến thể
• 11. Giao thức kiểm soát chất lượng & Kiểm tra không phá hủy
• 12. Mua sắm quốc tế B2B & Bản đồ hậu cần
1. Phạm vi ứng dụng & lõi kết cấu
Màn hình giếng dây nêm có rãnh liên tục thể hiện giải pháp công nghệ dứt khoát để quản lý bãi cát, tách pha lỏng-rắn, và tối ưu hóa lượng chất lỏng nạp vào các giếng khai thác năng suất cao. Hoạt động dưới các thông số downhole đầy thách thức, các thành phần này đóng vai trò là hàng rào phòng thủ chính chống lại sự dịch chuyển của sỏi và sự xâm nhập của cát kết cấu vào các giếng vỏ sâu. Ứng dụng công nghiệp nặng của họ bao gồm khoan giếng nước sâu, dây chuyền sản xuất dầu khí, mảng thu năng lượng địa nhiệt, cơ sở hạ tầng lọc chất thải công nghiệp, và các lò phản ứng xử lý hóa dầu đòi hỏi độ ổn định tuyệt vời dưới áp lực nhiệt và cơ học nghiêm trọng.
2. Ưu điểm về kiến trúc & Cơ chế không tắc nghẽn
Hiệu suất hoạt động vượt trội của thiết kế dây nêm so với cấu hình ống có rãnh hoặc lỗ đục lỗ thông thường dựa trên hai nguyên tắc cơ học cơ bản:
Hình học chữ V không gây tắc nghẽn thực sự
Sự mở rộng vào bên trong độc đáo, Mặt cắt chữ V tạo liên tục, đường họng hội tụ. Bất kỳ hạt nào vượt qua khe hở hẹp bên ngoài sẽ di chuyển tự do vào khoang bên trong mà không bị kẹt trong độ sâu khe. Thiết kế này tạo điều kiện cho việc xả ngược hiệu quả, giảm thời gian dừng bảo trì, và duy trì khả năng hấp thụ lâu dài.
Hiệu suất thủy động lực
Cấu hình khe liên tiếp mang lại hệ số diện tích mở đặc biệt cao. Bằng cách tối đa hóa diện tích nhập chất lỏng, tốc độ hút giảm xuống ngưỡng an toàn, giảm tổn thất ma sát khi vào và ngăn chặn sự vận chuyển cát áp suất cao. Do đó, chi phí năng lượng bơm được giảm thiểu trong khi kéo dài đáng kể tuổi thọ giếng.
3. Lớp luyện kim & Ma trận toàn vẹn hóa học
Các yếu tố môi trường trong hố như hydro sunfua hòa tan ($H_2S$), khí cacbonic ($CO_2$), và nồng độ clorua tăng cao đòi hỏi phải lựa chọn luyện kim chính xác. Sử dụng hỗn hợp hợp kim dưới tiêu chuẩn làm tăng tốc độ nứt do ăn mòn ứng suất ($SCC$) và rỗ vi mô dọc theo lề khe, dẫn tới sập giếng sớm. Bảng dưới đây mô tả chi tiết các hợp kim kỹ thuật chống ăn mòn chính của chúng tôi:
| Lớp vật liệu hợp kim | Carbon (C) tối đa | crom (Cr) | Niken (TRONG) | Molypden (Mo) | Nitơ (N) | Giá trị PREN |
|---|---|---|---|---|---|---|
| như vậy 304 (Mỹ S30400) | 0.08% | 18.0 – 20.0% | 8.0 – 10.5% | - | - | ~19.0 |
| AISI 304L (Mỹ S30403) | 0.03% | 18.0 – 20.0% | 8.0 – 12.0% | - | - | ~19.0 |
| như vậy 316 (Mỹ S31600) | 0.08% | 16.0 – 18.0% | 10.0 – 14.0% | 2.00 – 3.00% | - | ~25,0 |
| AISI 316L (Mỹ S31603) | 0.03% | 16.0 – 18.0% | 10.0 – 14.0% | 2.00 – 3.00% | - | ~25,0 |
| Duplex 2205 (Mỹ S32205) | 0.03% | 22.0 – 23.0% | 4.5 – 6.5% | 3.00 – 3.50% | 0.14 – 0.20% | ≧ 35.0 (Cao) |
| Hastelloy C276 (Mỹ N10276) | 0.01% | 14.5 – 16.5% | Căn cứ (~57%) | 15.0 – 17.0% | - | ≧ 64.0 (Vô cùng) |
Bàn 3.1: Các hạn chế theo dõi phân tích hóa học của thùng và Số tương đương với khả năng chống rỗ ($PREN = \%Cr + 3.3\%Mo + 16\%N$).
4. Dây hồ sơ bề mặt & Hỗ trợ hình học thanh
Tùy chỉnh cấu hình điện trở cơ học yêu cầu chọn số liệu chiều rộng dây mặt phù hợp cùng với các thanh hỗ trợ bên trong tương ứng. Việc điều chỉnh độ rộng dây trực tiếp xác định cả độ chính xác của bộ lọc tổng hợp và kích thước đường dẫn dòng chảy, trong khi hình học thanh thiết lập sự sụp đổ cấu trúc và giới hạn độ bền kéo.
| Loại dây hồ sơ | Kích thước chiều rộng tiêu chuẩn (mm) | Kích thước chiều cao tiêu chuẩn (mm) | Các biến thể của thanh hỗ trợ nội bộ |
|---|---|---|---|
| Loại 0,9×1.9 | 0.90 mm | 1.90 mm | tam giác (hình chữ V): 2.0×3.0mm, 3.0×5.0mm
Dây tròn tiêu chuẩn: Φ 2,5mm, Φ 3.0mm, Φ 4.0mm Phẳng / Thanh vuông: 1.5x20mm, 2.0x25mm Hình giọt nước (Lọc năng suất cao) |
| Loại 1.19×2.24 | 1.19 mm | 2.24 mm | |
| Loại 1.8×2.75 | 1.80 mm | 2.75 mm | |
| Loại 2,28×3.56 | 2.28 mm | 3.56 mm | |
| Loại 3.0×5.0 | 3.00 mm | 5.00 mm | Neo hạng nặng nâng cao: 3.5×6.5mm, 4.0×6.5mm, 2.0×6.5Căn hộ chịu tải cao mm. |
| Loại 4.0×6.0 | 4.00 mm | 6.00 mm | |
| Loại 4.0×8.0 | 4.00 mm | 8.00 mm |
5. Động lực cấu hình dòng chảy: FOTI vs. TITO
Tùy thuộc vào hướng nạp chất lỏng hoặc xử lý nước thải, bộ lọc dây nêm phải được thiết kế theo một trong hai phương pháp kết cấu dòng chảy. Lựa chọn không đúng có thể gây ra lực cản lọc ngược, tăng tốc tắc nghẽn:
FOTI (Dòng chảy từ bên ngoài vào bên trong)
Bố trí tiêu chuẩn giếng khai thác nước và dầu. Chất lỏng đi vào từ lớp sỏi bên ngoài và di chuyển vào trong. Mặt phẳng hướng ra ngoài, giữ cát ở bên ngoài vỏ, trong khi các thanh đỡ bên trong chạy dọc theo đường kính trong.
TITO (Dòng chảy từ trong ra ngoài)
Thường được áp dụng trong trống phân tách công nghiệp, lọc nước thải, vòng bơm nội bộ downhole, và hệ thống chế biến thực phẩm. Mặt lọc mịn nằm ở đường kính trong, cho phép cơ chế cạo bên trong hoặc vận chuyển vít di chuyển các mảnh vụn được thu thập ra bên ngoài.
6. Phạm vi kích thước cấu trúc & Giới hạn kế hoạch chi tiết
Sản xuất bộ lọc giếng sâu đòi hỏi phải kiểm soát chặt chẽ độ đồng tâm và độ lệch hình học. Hình bầu dục nhẹ trên các mặt cắt dài gây ra hiện tượng dính khớp trong quá trình lắp đặt vỏ máy. Các giới hạn sản xuất được tiêu chuẩn hóa dưới đây chi phối các hoạt động kết cấu:
| Tên tham số thứ nguyên | Khả năng của phạm vi Mill tiêu chuẩn | Dung sai sản xuất nghiêm ngặt |
|---|---|---|
| Đường kính xi lanh ngoài (OD) | 25 ừm — 1500 mm | ± 0.50 mm (Độ chính xác nghiêm ngặt) |
| Khe hở khe lọc | 0.02 ừm — 3.00 mm | ± 0.015 mm (Lớp hạ cấp) |
| Độ dài đoạn đơn ($L$) | 100 ừm — 6000 mm | ± 2.00 mm (Từ đầu đến cuối) |
| Giới hạn độ lệch hình bầu dục | - | ≦ 0.8% của OD danh nghĩa |
| Tổng độ lệch độ thẳng của mặt cắt | - | ≦ 1.50 mm trên mỗi chiều dài 6 mét |
7. Tính diện tích mở & Ma trận khe thủy động lực
Tỷ lệ phần trăm diện tích mở hiệu quả ($OA$) ra lệnh hạn chế vận tốc downhole. Nó được tính toán bằng cách sử dụng tỷ lệ hồ sơ toán học cơ bản:
Để hỗ trợ các nhóm kỹ thuật chất lỏng lập kế hoạch giảm tải chính xác, ma trận tra cứu mật độ cao bên dưới khớp với các cấu hình hồ sơ khác nhau với phân bổ trọng số và số liệu lưu lượng tương ứng của chúng:
| Màn hình danh nghĩa OD | Kích thước hồ sơ dây | Kích thước khoảng cách khe | Hệ số diện tích mở | Trọng lượng phần lý thuyết |
|---|---|---|---|---|
| F 89 mm (3.5″) | 1.5 x 2.0 mm | 0.25 mm | 14.28 % | 6.24 kg / m |
| F 89 mm (3.5″) | 1.5 x 2.0 mm | 0.50 mm | 25.00 % | 5.10 kg / m |
| F 114 mm (4.5″) | 2.0 x 3.0 mm | 0.30 mm | 13.04 % | 9.80 kg / m |
| F 114 mm (4.5″) | 1.8 x 2.7 mm | 0.75 mm | 29.41 % | 8.42 kg / m |
| F 168 mm (6.625″) | 2.2 x 3.5 mm | 0.50 mm | 18.51 % | 17.10 kg / m |
| F 168 mm (6.625″) | 1.8 x 2.7 mm | 1.00 mm | 35.71 % | 13.85 kg / m |
| F 219 mm (8.625″) | 2.2 x 3.5 mm | 0.75 mm | 25.42 % | 23.40 kg / m |
| F 219 mm (8.625″) | 2.2 x 3.5 mm | 1.50 mm | 40.54 % | 18.90 kg / m |
| F 273 mm (10.75″) | 3.0 x 5.0 mm | 1.00 mm | 25.00 % | 36.50 kg / m |
| F 273 mm (10.75″) | 2.2 x 3.5 mm | 2.00 mm | 47.61 % | 24.20 kg / m |
| F 323 mm (12.75″) | 3.0 x 5.0 mm | 1.20 mm | 28.57 % | 43.10 kg / m |
| F 323 mm (12.75″) | 3.0 x 5.0 mm | 2.00 mm | 40.00 % | 35.80 kg / m |
| F 406 mm (16.0″) | 3.2 x 6.0 mm | 1.50 mm | 31.91 % | 59.40 kg / m |
| F 508 mm (20.0″) | 3.2 x 6.0 mm | 2.00 mm | 38.46 % | 74.20 kg / m |
| F 610 mm (24.0″) | 3.2 x 6.0 mm | 2.50 mm | 43.85 % | 88.60 kg / m |
Bàn 4.1: Bản đồ cấu hình cấu trúc mật độ cao phù hợp với khoảng cách giữa các khe với trọng lượng phần.
8. Giới hạn tải cơ học & Thu gọn kháng cự
CẢNH BÁO Sụp đổ CƠ KHÍ DOWNHOLE:
Hoàn thiện theo chiều ngang sâu và giếng phù sa sâu chịu các yếu tố sàng lọc chịu lực nén hướng tâm tới hạn. Nếu sự mất cân bằng áp suất hình thành cục bộ vượt quá điểm sụp đổ được chứng nhận của lưới chắn, oằn xuyên tâm sẽ xảy ra, phá hủy giếng nước.
Để xử lý một cách an toàn tải trọng địa chất cực lớn, khung hỗ trợ bên trong của chúng tôi được thiết kế theo cấu hình kháng cắt ngang. Các thông số quan trọng được phân loại dưới đây:
| Lớp mật độ thanh hỗ trợ | Khoảng cách không gian của thanh | Đường cơ sở sức mạnh năng suất cuối cùng | Xếp hạng áp suất sụp đổ được chứng nhận |
|---|---|---|---|
| Ma trận nhiệm vụ tiêu chuẩn | 12 - 16 Khoảng cách mm | ≧ 515 MPA | 15 - 35 Giới hạn độ sâu thanh |
| Lớp gia cố nặng | 8 - 11 Khoảng cách mm | ≧ 550 MPA | 40 - 75 Giới hạn độ sâu thanh |
| Mảng giếng sâu siêu nhiệm vụ | Cấu hình khung cảm ứng lồng nhau | ≧ 620 MPA | 80 - 145 Giới hạn độ sâu thanh |
9. Cơ chế kết nối cuối & Cấu hình chung
Để cài đặt lỗ hạ màn hình một cách an toàn, cấu hình kết nối cuối phải phù hợp với cấu hình căng thẳng của chuỗi triển khai. Chúng tôi thiết kế ba cấu hình đầu cuối chung chính:
Nhẫn hàn vát trơn
Được thiết kế để lắp đặt hàn trực tiếp tại hiện trường. Các đầu có bố cục vát hàn chính xác 30° hoặc 37,5°, cho phép xử lý hồ quang thủ công nhiều đường trơn tru hoặc xử lý TIG quỹ đạo tự động tại chỗ.
Khớp nối ren (Nam giới / Nữ giới)
Gia công chính xác bằng thiết bị CNC. Các tùy chọn luồng bao gồm vỏ API STC/LTC tiêu chuẩn, Các biến thể trụ BTC, hoặc các rãnh ren số liệu song song tùy chỉnh cho các giếng có khe hở chặt chẽ.
Mặt bích đồng hành bắt vít
Được thiết kế để tích hợp nhanh với các tàu xử lý bề mặt, nhà máy chế biến, hoặc hệ thống lấy nước công nghiệp. Được xây dựng theo kích thước nghiêm ngặt của công ty phù hợp với ASME B16.5, TỪ, hoặc tiêu chuẩn JIS.
10. Cấu hình sản phẩm chuyên dụng & Các biến thể
Hình dạng dây nêm có thể được sửa đổi để phục vụ các yêu cầu xử lý khác nhau ngoài chuỗi triển khai giếng nước tiêu chuẩn. Bảng bố trí bên dưới khớp các tác vụ xử lý cụ thể với cấu hình màn hình chuyên biệt của chúng:
| Tên cấu hình sản phẩm | Ứng dụng quy trình chính | Tính năng kỹ thuật độc đáo |
|---|---|---|
| Wedge Wire Screen xi lanh | Sàng lọc trống quay, vòng tách. | Căn chỉnh hỗ trợ theo chiều dọc bên trong liên tục. |
| Màn hình hồ quang áp suất cho tinh bột | Cánh đồng khử nước ngô/tinh bột. | Tấm biên dạng cong tối ưu hóa hành động cắt vật liệu. |
| Sàng tấm màn hình uốn | Mạch tách bùn rửa than. | Hình học trượt hấp dẫn hiệu quả cao. |
| Vòi lọc dây nêm | Nắp phân phối bình trao đổi ion. | Cấu hình ren nhỏ gọn với các khe siêu mịn. |
| Trống màn hình áp suất | Xử lý ma trận giấy và bột giấy. | Dải gia cố bên ngoài nặng cho môi trường có độ rung cao. |
| Cụm màn hình trống quay | Sàng lọc nước thải đô thị. | Cấu hình ổ đĩa ngoại vi tự làm sạch. |
11. Giao thức kiểm soát chất lượng & Kiểm tra không phá hủy
Mỗi quá trình sản xuất kết cấu đều trải qua quá trình kiểm tra chất lượng có hệ thống để xác nhận độ chính xác của khe thống nhất và đảm bảo tính toàn vẹn của lỗ hạ cấp. Khung thử nghiệm không phá hủy của chúng tôi bao gồm:
- Kiểm tra kích thước khe vi mô: Máy chiếu cấu hình quang học tự động kiểm tra chiều rộng mở khe ở các khoảng chiều dài 50mm để giữ phương sai khe trong phạm vi ±0,015mm.
- Kiểm tra độ bền cắt mối hàn: Các thử nghiệm vật lý mang tính phá hủy xác nhận rằng cường độ nóng chảy tại các điểm giao nhau của dây vượt quá khả năng chịu kéo của kim loại cơ bản.
- Kiểm tra chụp X-quang (RT): Xác minh tính toàn vẹn của cấu trúc xuyên thấu trên các đường hàn khớp nối theo chu vi quan trọng.
- Thí nghiệm nén thủy tĩnh: Đưa các ống lọc vào mục tiêu chênh lệch áp suất để xác minh các giá trị thu gọn thiết kế.
12. Mua sắm quốc tế B2B & Bản đồ hậu cần
Khi tìm nguồn cung ứng **bộ lọc dây nêm bằng thép không gỉ** được thiết kế theo yêu cầu cho các dự án cơ sở hạ tầng lớn, người mua nhận được đầy đủ hồ sơ tuân thủ truy xuất nguồn gốc vật liệu. Tất cả các lô hàng được đóng gói trong các hộp khung gỗ nặng bên trong được bọc bằng các lớp polymer bảo vệ để bảo vệ các mép khe khỏi bị va đập hoặc cong vênh trong các tuyến vận chuyển đường sắt và đường biển đa phương thức.
Tuyên bố tham chiếu xác minh kỹ thuật: Tất cả các giá trị hiệu suất kỹ thuật, số liệu khu vực mở, và giới hạn áp suất sập được lấy từ các vòng thử nghiệm tải kết cấu trong phòng thí nghiệm và được xác minh theo hướng dẫn xây dựng giếng DIN/AWWA. Trước khi chỉ định kích thước dự án, xác minh các hạn chế hình thành lỗ khoan cục bộ với đại diện kỹ thuật kỹ thuật của bạn.
