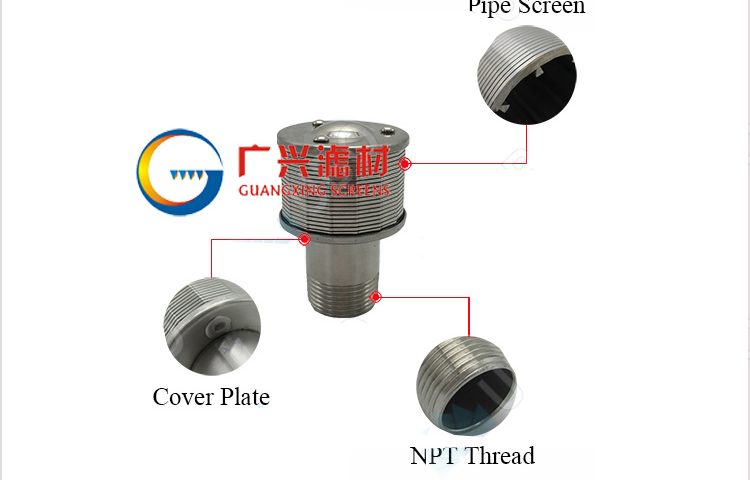

Settembre 20, 2017Gli ugelli filtro sono ampiamente utilizzati in vari settori, particolarmente adatto per il trattamento dell'acqua o filtrazione liquidi. La parte principale dell'ugello è schermata wedge wire acciaio inossidabile. Si tratta di un nuovo componente filtro di tipo. L'ugello filtro ha una capacità di filtrazione ad alta precisione. La dimensione minima è fessura 20 micron.
Questo termine viene applicato ai componenti che mantengono i media e forniscono anche i mezzi per buona distribuzione di acqua e aria (dove usato). Ugelli possono essere installati nei tubi laterali o in piani sospesi. Un ugello ha tre componenti principali, un filtro per escludere i media o guarnire con ghiaietto, un orifizio di controllo dell'acqua e un terminale di scarico con un orifizio(s) per controllare il flusso d'aria. Ugelli possono invocare l'area aperta delle fessure setaccio per fornire la perdita di carico di controllo per la buona distribuzione o un orifizio indipendente all'interno dell'assieme è spesso preferito. slot filtro può diventare parzialmente bloccato con mezzi. Ciò modificherà la perdita di carico attraverso le fessure. Se l'orifizio di controllo è all'interno del corpo dell'ugello e le scanalature hanno una grande area aperta, ci sarà meno influenzata usando slot bloccati parziali della perdita di carico attraverso l'ugello.
Filtro ugello a fessura dimensioni variano notevolmente da circa 0.2mm a intorno ai 10 mm, slot grandi più adatti per i filtri di flusso. slot di 0.2, 0.3 & 0.35mm sono comunemente utilizzati in contatto diretto con il mezzo filtrante senza la necessità di uno strato di ghiaia sopra degli ugelli. Questo contatto diretto ha un vantaggio di pulizia con aria combinato e controlavaggio acqua.
specifiche del ugello filtro per l'acqua | |||||||
Tipo | Slot
(mm) |
Dimensione | flusso Valutazione
(M3 / H) |
||||
D(mm) | H(MM) | L(MM) | Filo | raccordi | |||
GX-0.5 | 0.25 | 45 | 45 | 90/richiesta | M,NPT, sol, PT(BSPT),con,BSP, richiesta | SS Guarnizione,
Guarnizione in gomma, Noce, richiesta |
0.5 |
GX-1,0 | 0.25 | 53 | 45 | 90/richiesta | 1.0 | ||
GX-1,5 | 0.25 | 57 | 45 | 90/richiesta | 1.5 | ||
GX-2.0 | 0.25 | 57 | 55 | 100/richiesta | 2.0 | ||
GX-2,5 | 0.25 | 70 | 55 | 100/richiesta | 2.5 | ||
GX-3,0 | 0.25 | 70 | 70 | 120/richiesta | 3.0 | ||
* Tutte le dimensioni di cui sopra sono le dimensioni normali. formato su misura è possibile.
* Guangxing potrebbe contribuire a progettare secondo l'applicazione ed esigenza. * Gli ugelli personalizzati gamma come sotto: 1. gamma di slot: 0.05-2mm 2. Dimensione: Diametro, schermo Altezza, Lunghezza potrebbe produrre secondo il requisito reale e l'applicazione 3. Infilare secondo il requisito |
