Novembre 11, 2017Preconfezionato Schermi Descrizione
Schermate di controllo pre-confezionati di sabbia sono progettati utilizzando un slittamento interno ed esterno su schermo di giacca avvolgere filo di diametri differenti che sono garantiti insieme su un base tubo perforato. Spessore e dimensione di filtro medio livello dipende dai requisiti ben, quali dimensioni di formazione, tasso di flusso, dimensione del foro, ecc.
Pre-confezionato schermo utilizzato come stand-alone schermo pre-confezionati schermo forniscono il servizio di eccellenza di controllo sabbia in olio, pozzi di gas e acqua per la relativa costruzione unica. Schermata pre-confezionato è una modifica del tubo-base filo avvolto schermo. L'aggiunta di un pacchetto di ghiaia modulare lo rende particolarmente adatto per controllo sabbia dove convenzionale ghiaia imballaggio non riesce.
Pre-confezionati schermi è una soluzione efficace per mantenere la formazione sabbia al suo posto. Ghiaia di imballaggio viene utilizzata in combinazione con fratturazione idraulica, ma in gran parte le pressioni più basse. Sabbia di formazione è prodotto dalla degradazione delle formazioni dove si trovano i pozzi. Ciò si verifica soprattutto nelle formazioni di arenaria, calcare, e altri tipi simili di roccia. L'obiettivo principale di ghiaia pranzo è quello di stabilizzare la formazione e mantenere la produttività ben.
La ghiaia sabbia o perline di vetro / sabbia di quarzo o ceramica o altri tipi di proppant filtro medio è imballato che utilizzano macchine vibranti industriali per garantire un vuoto gratis pack, e quindi viene controllato utilizzando ad alta intensità di luce dall'iacovelli. del tubo per garantire la distribuzione e la corretta compattazione. Le assemblee pre-confezionate possono essere prodotte a qualsiasi grado di copertura desiderato sul tubo per lavorare in coordinamento con tubo di impianto movimentazione bracci o distanziare per coprire zone specifiche all'interno di un serbatoio.
Costruzione:

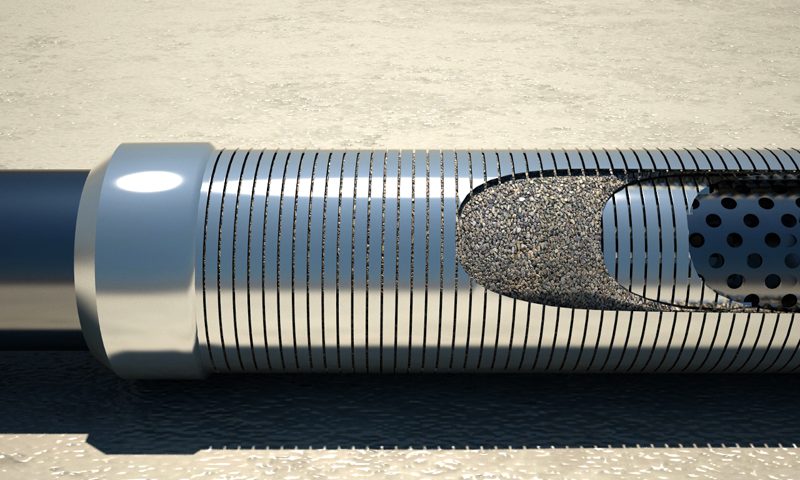

Pre-confezionato schermo è composto da sei parti (dall'esterno all'interno) – schermo esterno, asta di sostegno esterno, pre-confezionata ghiaia, schermo interno, Aste di supporto interno e tubo base. Si tratta di un modello tipico del dual-screen prepack quali caratteristiche doppi filo avvolti schermi.
Il tubo perforato di base è coperto da interno filo avvolto giacca, cui diametro è più piccolo di rivestimento esterno. Tra i due strati di Giacche, un vuoto anulare è ricco di silice sabbia con dimensioni appropriate. La sabbia è rivestita da resina o perline in ceramica. Il calibro del filo giacca è determinato dalla sabbia imballata, mentre la dimensione della sabbia è determinata tramite la distribuzione di dimensione delle particelle di formulazione.
Materiali:
Pre-confezionati schermi possono essere fabbricati in acciaio inox 304, 316L, acciaio a basso tenore di carbonio o altre leghe speciali come Monel 400. Materiali disponibili per specifica lega come richiesto.
formato OEM
Caratteristiche:
Disponibile in petrolio e gas completamenti ben, soprattutto in un foro aperto o rivestito con formazioni non consolidate cui schermo autonomo è necessaria.
Pre-confezionato schermo è facile da installare per la relativa costruzione unica.
Materiale dell'acciaio inossidabile dà capacità di resistenza all'erosione.
Pre-confezionato schermo è dotato di livello imballato stesso. Questa unica configurazione Elimina posizionamento di ghiaia e significativamente ridurre il tempo di perforazione di un pozzo.
Specifiche di prodotto
Tubo di base | Pack di ghiaia | Perforazioni | Schermo | ||||||
OD (a.) | ID (a.) | Peso (lbs.) | Accoppiamento OD (a.) | Spessore (a.) | Dimensioni (a.) | Fori/ft. | OD (a.) | Zona del cilindro (sq. pollici/ft) | .006 Zona di ingresso GA (sq. pollici/ft) |
1.9 | 1.61 | 2.75 | 2.2 | 0.144 | 3/8 | 84 | 2.72 | 102.49 | 6.46 |
2.063 | 1.75 | 3.25 | 2.5 | 0.144 | 3/8 | 84 | 2.883 | 108.63 | 6.84 |
2.375 | 1.99 | 4.6 | 2.875 | 0.144 | 3/8 | 96 | 3.195 | 120.39 | 7.58 |
2.875 | 2.44 | 6.4 | 3.5 | 0.144 | 3/8 | 108 | 3.695 | 139.23 | 8.77 |
3.5 | 2.99 | 9.2 | 4.25 | 0.144 | 3/8 | 132 | 4.32 | 162.78 | 10.26 |
4 | 3.55 | 9.5 | 4.5 | 0.144 | 3/8 | 144 | 4.82 | 181.62 | 11.44 |
4.5 | 4 | 11.6 | 5 | 0.144 | 3/8 | 156 | 5.32 | 200.46 | 12.63 |
5 | 4.41 | 15 | 5.563 | 0.144 | 3/8 | 168 | 5.82 | 219.3 | 13.82 |
Costruzione più forte come aste di supporto riduce i costi di manutenzione.
Pre-confezionato schermo è abbastanza accessibile contrariamente liner con intaglio.
Caratteristiche autopulenti e anti-tamponamento
Ghiaia Pack schermo Descrizione
Schermi di filo pre-confezionati zeppa di ghiaia è costituito da due gli schermi o multistrato e il ripieno tra le schermate.
tubo forato interno e Johnson tipo schermi / schermi di filo cuneo outside.The tubo di base possono essere fatti di tubi di rivestimento, tubo senza giunte o tubo saldato.
Nella schermata tipo di ID di Johnson è uguale diametro esterno del tubo perforato.
Ghiaia Pack caratteristiche dello schermo
1.Lo schermo di preconfezionamento anche chiamato schermo di pack di ghiaia che ha la più grande resistenza di crollo di rod base bene lo schermo
2.Risparmia il processo più valore e foratura anziché utilizzare l'asta base ben schermi.
3.I media vi aiuterà i contraenti e il proprietario del bene per il lavaggio dei pozzetti più facile.
4.L'ampia gamma di diametri (1-1/4 A 20 a.) e connessioni,anelli di saldatura o raccordi filettati,fornisce la flessibilità per la maggior parte delle esigenze di applicazione con una varietà di standard o personalizzato-fine raccordi-offerta più facile adattamento per una vasta gamma di usi.
Specifiche
1.Materiale: 201 304 304L 316 316L Q235
2.Un altro nome: Schermo base tubo
3.Giacca di schermo: Nella schermata tipo di Johnson
4.Tubo di base: Tubo perforato
5.Tipo di connessione: STC, LTC,BTC filettato
6.Sacchetto di bolla, pezzi di legno avvolti schermi Johnson
Schermo di filo di Cuneo | Tubo di base | |||
ID(mm) | OD(mm) | Slot(mm) | Dimensioni normali(pollici) | OD(mm) |
63 | 73 | 0.10-3 | 2-3/8" | 60.3 |
74 | 85 | 0.10-3 | 2-7/8" | 73 |
92 | 102 | 0.10-3 | 3-1/2" | 88.9 |
103 | 127 | 0.10-3 | 4" | 101.6 |
116 | 130 | 0.10-3 | 4-1/2" | 114.3 |
129 | 142 | 0.10-3 | 5" | 127 |
142 | 154 | 0.10-3 | 5-1/2" | 139.7 |
172 | 184 | 0.15-3 | 6-5/8" | 168.3 |
183 | 195 | 0.15-3 | 7" | 177.8 |
220 | 232 | 0.15-3 | 8-5/8" | 219.1 |
246 | 260 | 0.25-3 | 9-5/8" | 244.48 |
276 | 290 | 0.25-3 | 10-3/4" | 273.05 |
342 | 355 | 0.25-3 | 13-3/8" | 339.70 |
Schermo lunghezza tubo 5 m * 1 | Lunghezza del tubo di schermo( m) | 5.8 | ||
Lunghezza del tubo di schermo 4.5 m * 2 | 9.3~9.6 | |||
Lunghezza del tubo di schermo 5 m * 2 | 11~ 12 |
