Уэллс экраны фильтра (гравий) пакет и хорошо экрана очень важны в производстве полностью успешных колодец.



Системы экрана Pre-Pack Well

НЕРЖАВЕЮЩАЯ проволока завернутого Continuous Slot фасованный / Расфасовка Скважинного

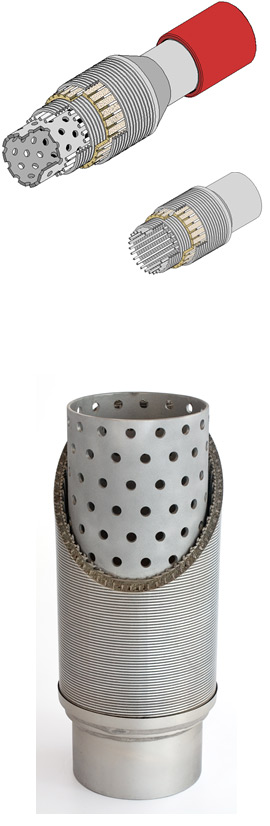

Предварительно упакованные экраны состоят из перфорированной трубы, внешняя оболочка ,концевое кольцо и централизатор. Ключ-камень или форма дома провода одновременно обернуты и сварены с образованием единых слотов. Оболочка затем помещают поверх перфорированной трубы и приварена к каждому концу. ЛИДА расфасована прочность экранов «ы, высокое качество и точное управление слот делает его отличным выбором для глубокого, вертикальные скважины, а также горизонтальные скважины.
Guangxing:
Guangxing представляет собой предварительно упакованный экран обеспечивает контроль песка, когда обычная гравийная набивка не представляется возможным или экономичным. Они обычно используются газовых скважин и газовых хранилищ, и в обсаженных или в открытом стволе горизонтальных скважин, а также в верхней части высокого давления гравийной набивки доработок. Экран Guangxing предназначен для уменьшена OD / ID соотношение эксплуатационных операций.

Предварительно упакованные экран оснащен сам упакованный слой. Эта уникальная конфигурация устраняет Размещение гравия и значительно сократить время бурения скважины.

Горизонтальный гравийного
Расфасованные экраны обычно используется в обсаженных или открытом стволе горизонтальных скважин, а также в верхней части высокого давления гравийной набивки доработок.

Экран Guangxing предназначен для уменьшена OD / ID соотношение эксплуатационных операций.

Базовая труба Гравий пакет Перфорацией Экран
OD

На.)

ID

(в.)

Вес

(фунтов.)

Муфта ОД (в.) Толщина

(in〇

Размер

(в.)

Отверстий/фут. OD

(в.)

Площадь цилиндра (кв in./ft) .006 GA входе области (кв in./ft)
1.9 1.61 2.75 2.2 0.144 3/8 84 2.72 102.49 6.46
2.063 1.75 3.25 2.5 0.144 3/8 84 2.883 108.63 6.84
2.375 1.99 4.6 2.875 0.144 3/8 96 3.195 120.39 7.58
2.875 2.44 6.4 3.5 0.144 3/8 108 3.695 139.23 8.77
3.5 2.99 9.2 4.25 0.144 3/8 132 4.32 162.78 10.26
4 3.55 9.5 4.5 0.144 3/8 144 4.82 181.62 11.44
4.5 4 11.6 5 0.144 3/8 156 5.32 200.46 12.63
5 4.41 15 5.563 0.144 3/8 168 5.82 219.3 13.82

В нефти и газа хорошо пополнений, особенно в открытых или обсаженных отверстие с необъединенной образований где необходим отдельный экран.

Равномерное уплотнен и приклеивают
Минимальный набор тонких фильтрующих материалов 0,12 ”создан с высочайшим качеством, гравий с покрытием смолы, уплотняются с уникальной системой вибрационной и термической обработкой, чтобы обеспечить последовательную связь. Un-как обычные экраны расфасованного процесс термического отверждения температура регулируемые и контролируемые с течением времени в специальной печи. Результат является однородным уплотнен и приклеивают Расфасован экран без каких-либо пустот.

Особенности
Конструкция обеспечивает Guangxing экрана:

  • Полной упаковки гравия вокруг экрана в горизонтальных скважинах.
  • Облигационный равномерные гравийный без мостов или пустот.
  • Снижение ОД увеличивает размер базы трубы.
  • Мелких скважин, по сравнению с гравий упаковка
  • Недорогая альтернатива обсаженной скважины гравийных.
  • Тесный контакт с водоносного горизонта, улучшения развития и повышения эффективности

Индивидуальный дизайн
Конструкция настроена на ваши требования.

  • Настройка размеров:Корпус из нержавеющей стали – Корпуса доступны в размерах от 1″ Размер трубы - 12″ Размер трубы, Длина до 20′, и графики 5, 10, и 40.
  • Экраны из нержавеющей стали – доступны длиной до 40′, Размеры слот от 0,006″ – 0.250″, для установки в любой глубине, и в размерах от 1/2″ – 36″ в трубе (Л.С.)* и телескоп (T)** размеры.
  • Все API и ANSI трубных размеры доступны
  • Индивидуальные строительство:
    • Нижние V-провод для пониженного OD
    • Защита от внешнего бандажа возможного
  • Заказные сорта материала :Guangxing Products предлагает полную линейку скважинных фильтров из нержавеющей стали, оболочки, и арматура в широком диапазоне размеров, Длина, и стили для использования в водных и экологических скважин, где производительность и долговечность имеют первостепенное значение. Нержавеющая сталь 304, 316L, из углеродистой стали и специальные сплавы, такие как монель или по мере необходимости в зависимости от практических применений . Нержавеющая сталь материал дает ему способность противостоять эрозии. Экраны, оболочки, и фитинги доступны в 304, 304L, 316, и нержавеющая сталь 316L.
  • Заказные концевые фитинги и резьбовые соединения
  • Фиксация экрана с помощью сварки или уменьшить установку концевых колец к основанию трубы
