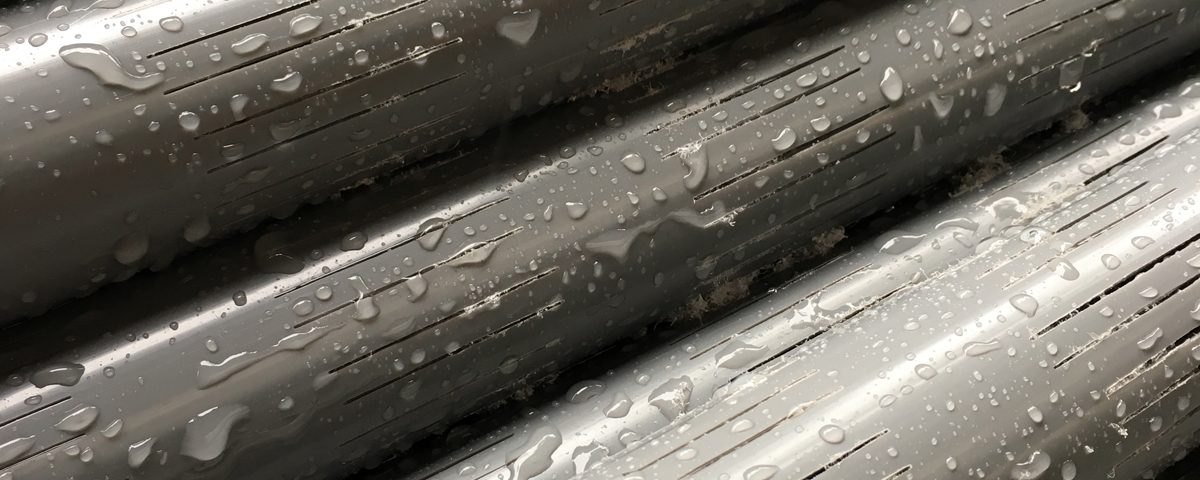

Pipe à tête fendue est un appareil robuste et efficace pour commande de sable dans les puits horizontaux achèvement du DGMV et autre récupération thermique de pétrole lourd. Ses excellentes propriétés de résister à des charges de l’installation et les charges de fonctionnement rendent le premier choix pour le DGMV.
Les tuyaux de précision fendue GUANGXING sont fabriqués par les créneaux machines CNC contrôlée ou machine laser. Tube de base sont par API cuvelage ou tubes de spécification d’un diamètre de 1.5 po- 18 pouces. Longueurs de tuyau tous diamètres sont disponibles. Tous les joints fendues sont ébavurés en interne, nettoyé et dérive testé selon les normes API. Chaque emplacement est visuellement inspecté et nettoyé de matériel burr. Tous les fils et les accouplements sont soigneusement nettoyées et lubrifiées. Tuyau fendue conviennent aux graviers emballés achèvements ou achèvement autonome lorsque la granulométrie est trop grand.
Pipes fendues est une solution robuste et rentable qui perce trou stabilité et commande de sable long horizontales achèvements et puits de faible productivité.
Échantillon de revêtement fendue décalés en quinconce patternStaggered fendue échantillon de revêtement en quinconce patternStaggered fendue Pipe fabriquée par des processus de coupe laser de pointe
Fendue liner patternsThree fendue doublure motifs - tout droit, décalés et gangs – sont fournis. Chacun a ses propres caractéristiques.
Chemise fendue en ligne droite modèle décalée avec décalage encoché doublure en jacquard de gang ou plusieurs décalés patternStraight modèle décalés modèle Gang patternSlotted geometrySlotted formes sont classés en deux catégories: coupe droite, emplacement et emplacement de la clé de voûte. Par rapport à la fente droite, Keystone slot possède une plus grande résistance contre les brancher pour son inter taille est supérieure à la taille de la surface. Une fois le sable entrant dans la fente de la clé de voûte, la possibilité d’obstruction chutera brusquement.
Modèles de chemise fendue
Trois modèles de machine à sous sont conçues pour différentes caractéristiques (indiqué ci-dessous). Par rapport aux modèles décalés et straight slot, modèle de fente de gang a supériorités sur la capacité de chargement du couple l’installation et améliore sensiblement la résistance de la toile pour latérale tronçonnage et réduire les pressions.
| Modèles de chemise fendue | ||
| Chemise fendue décalé | Gang fendue Liner | Straight chemise fendue |
 |
 |
 |
| Chancela emplacements caractéristiques alternent fente espacé régulièrement autour de la circonférence avec offset. | Fentes de gang disposent de multiples emplacements répartis sur la circonférence de façon échelonnée. | Caractéristiques de droite fendue doublure fente colonnes espacées uniformément sur la circonférence sans décalage. |
Normalement les spécifications du tube fendu
*longueur: par to15m
*diamètre extérieur: 50~ 200mm
*largeur de fente: 0.10～4 mm ±0.03mm
*Numéro d’emplacement: Selon l’exigence du client
*espace de la fente: Selon l’exigence du client
*modèles de machine à sous & formes: Veuillez vous référer à l’illustration de droite, plusieurs autres options disponibles, Veuillez nous contacter directement
Cahier des charges
| Slot requis par ft. pour 3% aire ouverte | |||||
| Largeur de fente (mm) | Largeur de fente (pouces) | 3.5″ Doublure | 4.5″ Doublure | 5.5″ Doublure | 7″ Doublure |
| 0.38 | 0.015 | 176 | 228 | 276 | 352 |
| 0.45 | 0.018 | 148 | 188 | 232 | 296 |
| 0.5 | 0.020 | 132 | 172 | 208 | 264 |
| 0.63 | 0.025 | 108 | 136 | 168 | 212 |
| 0.7 | 0.028 | 96 | 124 | 148 | 188 |
| 1 | 0.038 | 52 | 68 | 84 | 104 |
| 1.5 | 0.058 | 36 | 44 | 56 | 68 |
| 3 | 0.125 | 16 | 24 | 28 | 32 |
| 6 | 0.250 | 8 | 12 | 16 | 16 |
Combien de trous nécessaires pour atteindre une certaine zone ouverte?
N = 12*3.14*D*C / 100*W * L
N = le nombre de places par pied.
D = diamètre du revêtement extérieur (en pouces).
C = pourcentage d’espace ouvert.
W = largeur de l’emplacement sélectionné (en pouces).
L = longueur de fente (pouces).
Fendue ( ou preperforated ) achèvements de revêtement sont de loin l’achèvement plus courante dans les puits horizontaux. L’objectif principal de la chemise fendue est éviter effondrement de trou dans les formations qui peuvent avoir tendance à céder après à percer, ou que la pression de formation est épuisée.
Ce document traite de certains aspects essentiels pour concevoir une réussite fendue-liner pour les réservoirs de grès compact au Mexique. Trois exemples sont donnés des applications de ces finitions spéciales dans ces puits horizontaux. Introduction
Puits de pétrole et de gaz sont percés horizontalement pour diverses raisons, principalement à améliorer la production sans forage de puits verticaux multiples et à empêcher l’eau ou de gaz conicité à des conditions spécifiques. Avantages du forage horizontal sont bien documentés et sans exagération, technologie de trou horizontal peut être classée comme le problème technique les plus chaudes d’aujourd'hui.
Tel que discuté dans la littérature antérieure, Il existe deux types fondamentaux de complétions horizontales: l’entrée de continu et l’entrée de flux discret. Trou ouvert et fendue-liner achèvements entrent dans la catégorie des achèvements d’entrée débit continu et sont caractérisent par le fait qu’elles offrent peu ou pas de dispositions pour l’isolement de la zone.
Un trou ouvert est le plus fondamental et est la plus simple méthode d’exécution. Trou ouvert ( Fig. 1 ) achèvements peuvent être efficace seulement lorsque roche réservoir a assez d’intégrité pour empêcher l’effondrement du mur ou desquamation de bloquer l’écoulement du produit à la tête de puits. Succès de ce style de réalisation dépend également de l’existence de fractures naturelles et de la perméabilité du réservoir, étant donné que la stimulation des trous de drainage n’est pas particulièrement efficace parce que l’isolement des intervalles pour traitement est probablement pas faisable.
Ces puits sont cimentées par le biais de la partie verticale du trou et juste dans l’intervalle de production. La production peut être de forces naturelles dans le réservoir, ou tube peut être exécuté par l’intermédiaire de la partie verticale et dans la zone payante permettant l’enlèvement par pompe.
